Περίληψη: A Φ/Β Κουτί συνδυασμούδιαδραματίζει κρίσιμο ρόλο στα συστήματα ηλιακής ενέργειας ενοποιώντας πολλαπλές εξόδους φωτοβολταϊκών στοιχειοσειρών σε μία μόνο έξοδο. Αυτό το άρθρο εξηγεί πώς λειτουργεί, γιατί είναι απαραίτητο και πώς αντιμετωπίζει κοινές προκλήσεις, όπως κινδύνους ασφάλειας, πολυπλοκότητα συντήρησης και αναποτελεσματικότητα του συστήματος. Λεπτομερής δομή, τεχνικές παράμετροι και πρακτικές οδηγίες επιλογής παρέχονται για να βοηθήσουν τους υπεύθυνους λήψης αποφάσεων να βελτιστοποιήσουν τις ηλιακές εγκαταστάσεις.
Στα σύγχρονα φωτοβολταϊκά συστήματα, πολλαπλές σειρές ηλιακών πλαισίων παράγουν ηλεκτρισμό συνεχούς ρεύματος (DC). Η αποτελεσματική διαχείριση αυτών των εξόδων είναι ζωτικής σημασίας για την απόδοση και την ασφάλεια του συστήματος. Ένα PV Combiner Box χρησιμεύει ως μια κεντρική μονάδα που συλλέγει και συνδυάζει τις εξόδους πολλαπλών στοιχειοσειρών σε μια ενιαία έξοδο DC.
Χωρίς αυτήν τη συσκευή, η καλωδίωση του συστήματος γίνεται πολύπλοκη, αυξάνοντας τον κίνδυνο σφαλμάτων, αναποτελεσματικών και προκλήσεων συντήρησης. Ένα καλά σχεδιασμένο κουτί συνδυασμού απλοποιεί την αρχιτεκτονική του συστήματος και ενισχύει την αξιοπιστία.
Το PV Combiner Box λειτουργεί με τη συγκέντρωση εισόδων DC από πολλαπλές φωτοβολταϊκές σειρές. Κάθε στοιχειοσειρά συνδέεται με έναν ακροδέκτη εισόδου εξοπλισμένο με προστατευτικά εξαρτήματα όπως ασφάλειες ή διακόπτες κυκλώματος.
Αυτή η ενοποίηση μειώνει τον αριθμό των καλωδίων που περνούν στον μετατροπέα και απλοποιεί την παρακολούθηση του συστήματος.

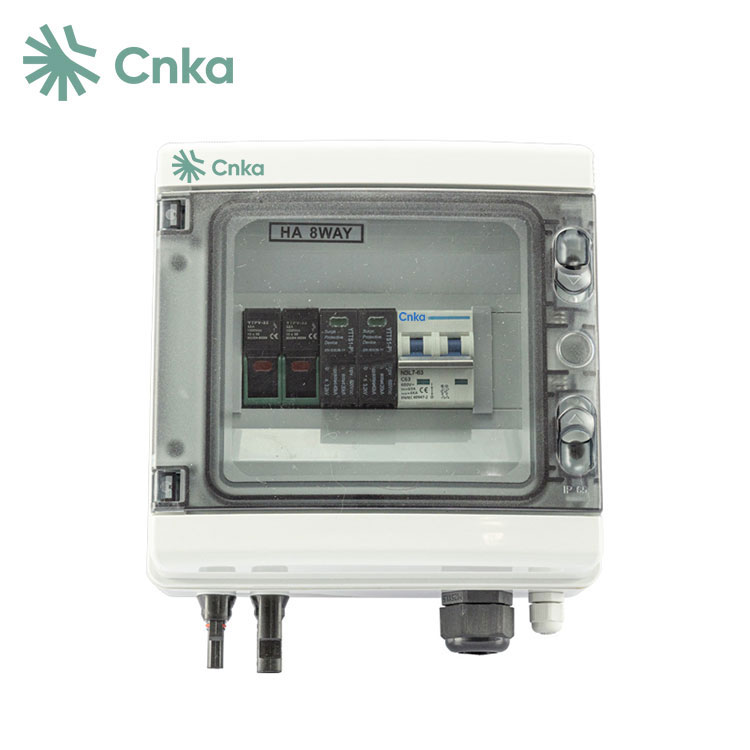

Ένα τυπικό Φ/Β Combiner Box περιλαμβάνει διάφορα κρίσιμα εξαρτήματα:
| Συστατικό | Λειτουργία |
| Ασφάλεια DC | Προστατεύει κάθε συμβολοσειρά από υπερβολικό ρεύμα |
| Διακόπτης DC | Παρέχει χειροκίνητη αποσύνδεση και προστασία |
| Συσκευή προστασίας από υπερτάσεις (SPD) | Προστατεύει από κεραυνούς και υπερτάσεις |
| Busbar | Συνδυάζει ηλεκτρικές εξόδους από πολλαπλές εισόδους |
| Περίφραξη | Προστατεύει τα εσωτερικά εξαρτήματα από περιβαλλοντικούς παράγοντες |
Τα προηγμένα μοντέλα μπορεί επίσης να περιλαμβάνουν μονάδες παρακολούθησης που παρέχουν δεδομένα απόδοσης σε πραγματικό χρόνο για κάθε συμβολοσειρά.
Η ενσωμάτωση ενός PV Combiner Box σε ένα ηλιακό σύστημα προσφέρει πολλά λειτουργικά και οικονομικά οφέλη:
Κατά την αξιολόγηση ενός Φ/Β Combiner Box, είναι απαραίτητες οι ακόλουθες παράμετροι:
| Παράμετρος | Περιγραφή |
| Μέγιστη τάση εισόδου | Συνήθως 600V, 1000V ή 1500V DC |
| Αριθμός συμβολοσειρών εισόδου | Κυμαίνεται από 4 έως 24 ή περισσότερο |
| Ρεύμα εξόδου | Εξαρτάται από τη χωρητικότητα του συστήματος |
| Επίπεδο Προστασίας | IP65 ή υψηλότερο για χρήση σε εξωτερικούς χώρους |
| Θερμοκρασία λειτουργίας | -25°C έως +60°C ή μεγαλύτερο εύρος |
| Λειτουργία παρακολούθησης | Προαιρετική απομακρυσμένη απόκτηση δεδομένων |
1. Σύνθετα Συστήματα Καλωδίωσης
Οι μεγάλης κλίμακας ηλιακές εγκαταστάσεις συχνά περιλαμβάνουν δεκάδες χορδές, που οδηγούν σε περίπλοκες καλωδιώσεις. Ένα κουτί συνδυασμού ενοποιεί τις συνδέσεις, μειώνοντας τα σφάλματα εγκατάστασης.
2. Δύσκολη ανίχνευση σφαλμάτων
Χωρίς κεντρική παρακολούθηση, ο εντοπισμός ελαττωματικών συμβολοσειρών είναι χρονοβόρος. Τα σύγχρονα κουτιά συνδυασμού παρέχουν παρακολούθηση σε επίπεδο χορδής για γρήγορο διαγνωστικό έλεγχο.
3. Κίνδυνοι για την ασφάλεια
Το υπερβολικό ρεύμα, ο κεραυνός και η αστοχία μόνωσης ενέχουν κινδύνους. Οι ενσωματωμένες συσκευές προστασίας μετριάζουν αποτελεσματικά αυτούς τους κινδύνους.
4. Υψηλό Κόστος Συντήρησης
Τα αποκεντρωμένα συστήματα απαιτούν περισσότερη εργασία για επιθεώρηση. Ένα κουτί συνδυασμού απλοποιεί τη συντήρηση και μειώνει το λειτουργικό κόστος.
Η επιλογή του σωστού μοντέλου απαιτεί προσεκτική εξέταση των απαιτήσεων του συστήματος:
Η CNKA παρέχει μια σειρά λύσεων PV Combiner Box που έχουν σχεδιαστεί για να καλύπτουν διαφορετικές ανάγκες εφαρμογών, από οικιακές εγκαταστάσεις έως μεγάλης κλίμακας ηλιακά πάρκα.
Η σωστή εγκατάσταση και συντήρηση διασφαλίζουν τη βέλτιστη απόδοση:
Η τακτική συντήρηση συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού και διασφαλίζει τη συνεχή λειτουργία.
Ε1: Ποια είναι η κύρια λειτουργία ενός Φ/Β Combiner Box;
Α: Συνδυάζει πολλαπλές εξόδους ηλιακών στοιχειοσειρών σε μια ενιαία έξοδο DC ενώ παρέχει προστασία και παρακολούθηση.
Ε2: Είναι απαραίτητο ένα PV Combiner Box για μικρά συστήματα;
Α: Για μικρά συστήματα με λίγες χορδές, μπορεί να μην απαιτείται, αλλά συνιστάται ιδιαίτερα για βελτιωμένη ασφάλεια και οργάνωση.
Ε3: Πόσο συχνά πρέπει να συντηρείται ένα κουτί συνδυασμού;
Α: Η επιθεώρηση συνιστάται συνήθως κάθε 6 έως 12 μήνες, ανάλογα με τις περιβαλλοντικές συνθήκες.
Ε4: Μπορεί ένα κουτί συνδυασμού να βελτιώσει την απόδοση του συστήματος;
Α: Ναι, βελτιστοποιώντας τη ροή ρεύματος και μειώνοντας τις απώλειες, συμβάλλει στη συνολική απόδοση του συστήματος.
Ένα PV Combiner Box είναι ένα θεμελιώδες στοιχείο στα σύγχρονα συστήματα ηλιακής ενέργειας, προσφέροντας βελτιωμένη ασφάλεια, απλοποιημένη καλωδίωση και βελτιωμένη απόδοση. Αντιμετωπίζοντας βασικές λειτουργικές προκλήσεις, επιτρέπει πιο αξιόπιστες και επεκτάσιμες ηλιακές εγκαταστάσεις.
CNKAδεσμεύεται να παρέχει υψηλής ποιότητας λύσεις PV Combiner Box προσαρμοσμένες στις διάφορες απαιτήσεις του έργου. Είτε για οικιακές, εμπορικές ή βιομηχανικές εφαρμογές, η επιλογή του σωστού εξοπλισμού μπορεί να επηρεάσει σημαντικά την απόδοση του συστήματος και τη μακροπρόθεσμη αξιοπιστία.
Θέλετε να βελτιστοποιήσετε το ηλιακό σας σύστημα με ένα αξιόπιστο Φ/Β Combiner Box;Επικοινωνήστε μαζί μαςσήμερα για να εξερευνήσετε επαγγελματικές λύσεις και να λάβετε υποστήριξη ειδικών προσαρμοσμένη στις ανάγκες του έργου σας.
-
